一. 燃气真空热水锅炉工作原理:

二. 1.1.真空热水锅炉是利用热媒水的相变进行热交换过程的热传递设备。燃料燃烧释放出的热量被热媒水吸收，当温度上升至某真空状态下的饱和温度时，蒸发成饱和蒸汽完成第一次相变过程。产生的凝结水流进蒸发室继续吸热而完成相变循环。

1.2.真空热水锅炉的下部结构由燃烧室和传热管束组成。上部为真空室。

1.3.真空室内部插入了U型管式热交换器，真空室外部连接抽气单元，使真空室始终保持稳定的真空度，并将真空室内不凝结气体抽出，提高U型热交换器的换热效率。

二. 燃气真空热水锅炉性能特点：

2.1.高效节能：采用高效真空热水锅炉技术，锅炉在真空状态下运行，沸点低，利用汽化潜热进行凝结换热，有效地提高了热效率。

2.2.换热性能好：采用三回程设计，在锅炉尾部烟程安装余热回收装置，充分提高了能源利用率，锅炉的热效率高达98%。

2.3.机组负压运行：安全可靠机组真空运行，热媒始终处于真空状态，不存在膨胀、爆炸的危险。炉体内储有足量的热媒水，绝对没有干烧的危险。设置了多重自动保护装置，具有其它锅炉无法比拟的安全性。

2.4.无腐蚀、不结垢，使用寿命长：热交换器采用不锈钢材质，使一次性注入的热媒在封闭状态下运行。不锈钢材质在高温下无腐蚀且不易结垢，使其使用寿命比普通锅炉延长近二倍，可长达20年之久。

2.5.机型丰富：机型分别有立式、卧式、燃油、燃气、水管、烟管多种机型，可供自由选择。

热交换器与集箱分离。采暖水、洁净热水的负荷可根据需要随时切换，完全可满足用户使用中对采暖水和清洁热水的不同要求，确保洁净热水清洁稳定。

2.6.体积小、安装简便：模块化设计，高性能换热组件，机组体积小，使产品易于运输、安装。在小空间内，多台机组可并联使用。

2.7.与众不同的环保功能：采用高性能燃烧器，回焰式结构设计，燃料燃烧充分，各项环保指标达到国家旅游区排放标准。

2.8.常压状态下运行，免除了繁杂的报批手续：机组处于真空状态下运行，免除了承压设备类的安装检验报批。无需年审，操作工无需持证。

2.9.智能控制:触摸屏显示，虚拟按键、中文及图形显示系统工况。在线操作状态下故障自动诊断，全自动运行加手动操作可一用一备，实现人机对话。

三. 燃气真空热水锅炉特性:

3.1. 全湿背设计，所有高、低温烟气都被炉水所包围，既增加受热面，又避免了锅炉回燃室长期受高温烟气的冲刷而损坏的事故，确保锅炉安全可靠运行，延长锅炉使用寿命。

3.2.独特的大空间燃烧室设计，增大了炉膛辐射受热面积，降低锅炉NOX排放。锅炉前、后烟室均为全开式结构，使锅炉检修极为方便。

3.3.在锅炉结构上采用了全部水包火形式，使前后烟箱、烟气转弯均在水侧内，充分利用了烟箱受热面。杜绝了其它类型锅炉烟箱散热缺陷，提高了热利用率，在无外挂节能器的情况下，排烟温度与出水温度相同。

3.4.锅炉前后烟箱盖采用双密封结构，便于维护，锅炉密封性能随时调节，永远不漏烟。

3.5.该真空锅炉，采用技术性能良好的全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态及非常情况下，自动实施保护性停炉，配以相应的温度控制器、温度调节器，实现高低水温指示、超温指示、调节，保证水温在正常范围内波动。

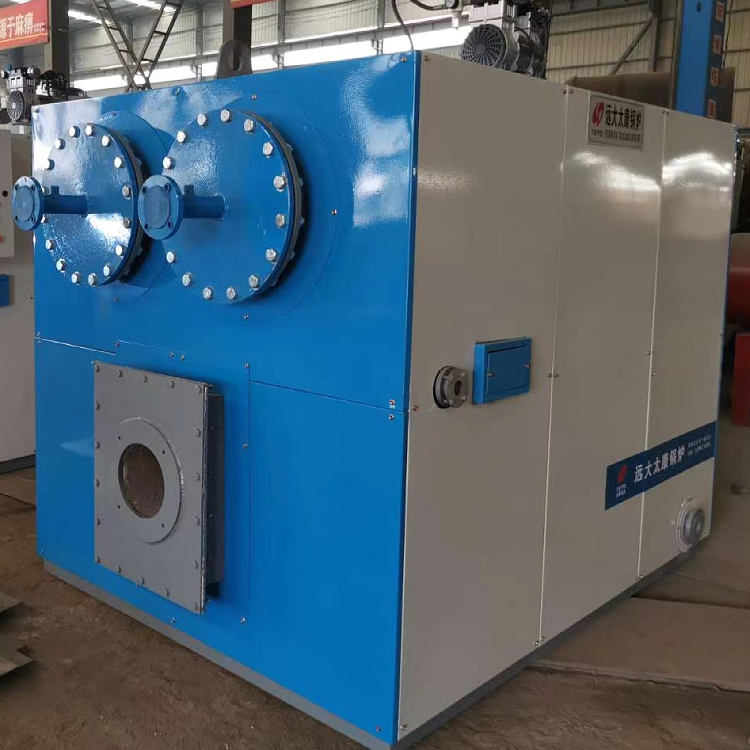

燃气真空热水锅炉ZK-WNS1.4-1.0-75/50-Y(Q)技术参数
