一、设计概述

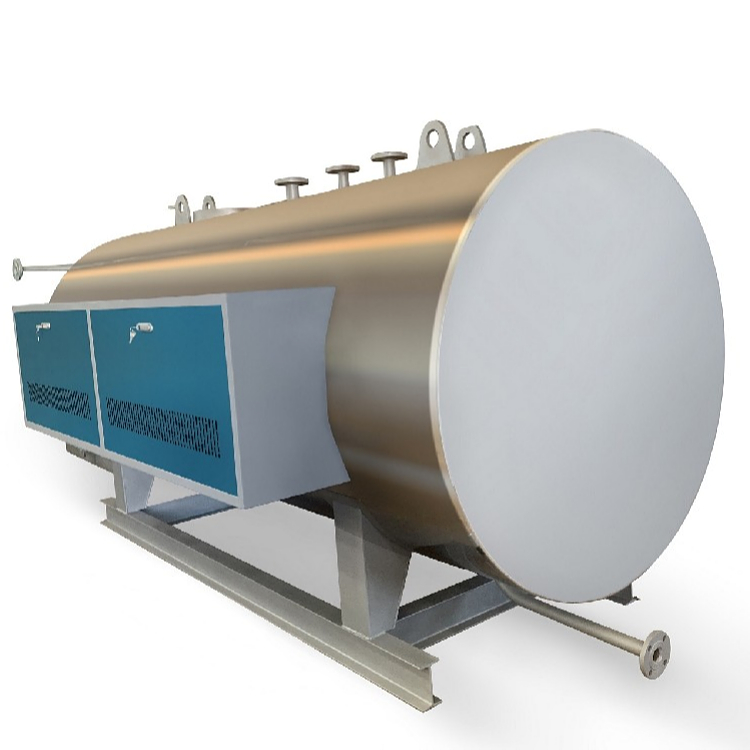

我公司WDR1-1.25电加热蒸汽锅炉的设计,依据以下相关规定:
1)TSG G0001-2012《锅炉安全技术监察规程》;
2)JB/T10393-2002《电加热锅炉技术条件》;
3)TSG G0002-2010《锅炉节能技术监督管理规程》(含第1号修改单);
4)GB50056-1993《电气设备电力装置设计规范》;
5)GB50254-2014《电气装置安装工程 低压电器施工及验收规范》;
6)GB50149-2010《电气装置安装工程 母线装置施工及验收规范》;
7)GB50169-2006《电气装置安装工程 接地装置施工及验收规范》;
8)GB50171-2012《电气装置安装工程 盘、柜及二次回路及验收规范》
9)GB50255-2014《电气装置安装工程 电力变流设备施工及验收规范》
10)NB/T47055-2017《锅炉涂装和包装通用技术条件》;
11)NB/T 47034-2013《工业锅炉技术条件》;
12)GB50273-2009《锅炉安装工程施工及验收规范》;
13)GB/T16508.1~ GB/T16508.8-2013《锅壳锅炉》;
14)GB/T1576-2008《工业锅炉水质》等。
二 、技术参数
1 额定蒸发量 1 t/h
2 额定蒸汽压力 1.25 MPa
3 额定蒸汽温度 193℃
4 给水温度 20 ℃
5 设计燃料 电
6 电热管功率: 750 KW
7 设计效率 98 %
8、额定工况范围 80-100%
9、总耗电功率 753KW
10 电源 380V/50Hz
11、本体钢耗量: 1226Kg
12 外型尺寸(长×宽×高) 3650×1730×1690mm
三、结构、性能、特点
1、本锅炉加热器采用直接式加热管,其特点:
①加热管直接与水接触,传热面积提高,改善热工性能,保证产品出力。
②加热管机械性能增强,结构紧凑,体积小。检修、更换、安装极为方便。
③加热管采用不锈钢制造,安全可靠,使用寿命长。
2、由于锅炉采用电加热,只有锅炉体表散热损失,热效率高达97%以上,彻底实现零污染。
3、加热均匀、稳定,蒸发面积大。
4、除常规的压力控制,还装有自动排污系统,先进的程序控制,自动连锁、自动报警,实现全自动控制,加热器分级启动和停止,减轻对电网的冲击,具有过热、过压、缺水、短路、缺相、漏电等自动保护功能,安全可靠,操作简便。
5、本锅炉所配备的水位控制器具有自动控制给水及水位报警和连锁功能。当水位低于低水位控制点时,自动启动给水泵向锅炉给水;当水位低于最低水位控制点时,自动报警并切断加热元件,需人工复位。当水位高于最高水位控制点时,自动报警并切断加热元件,需人工复位。
四、安全附件及辅机配置说明
为了保证蒸汽锅炉安全经济运行,促进国民经济的发展,保护人身安全,安全附件均严格按照
TSG G0001-2012《锅炉安全技术监察规程》选取。
1、两只安全阀型号为A48Y-1.6C,压力等级1.3~1.6MPa,整定压力为1.3MPa/1.325MPa,公称通径DN40,流道直径Φ25。
2、锅炉压力表根据工作压力选用,表盘量程为0~2.5MPa,表盘公称直径为Φ150,精确度不低于1.6级。
辅 机 参 数 | |||
给水泵 | 电加热管 | ||
型号 | JGGC2-8×18 | 型号 | GVSI-380/10 |
流量 | 2 m3/h | 单组电功率 | 62.5KW |
扬程 | 153m | 数量 | 12组 |
电机功率 | 3KW | 总功率 | 750KW |
五、检测和控制配置及功能说明:
检测和控制仪表配置按TSG G0001-2012《锅炉安全技术监察规程》要求,该锅炉配有水位计、水位报警控制器、压力控制器,具有高、低水位报警和低水位联锁保护作用;该锅炉配有压力控制器,具有超压报警和超压联锁保作用。
该锅炉配有电压表、电流表(有功电能表)。电热元件设置分组投入运行和分组退出运行的自动控制装置。
该锅炉配有负荷自动调节装置。当锅炉蒸汽压力超过或低于设定值时,控制装置能使锅炉输出功率自动减少或增加。
六、电气安全说明
1、本锅炉具有可靠的电气绝缘性能,设备中带电回路之间以及带电回路与地之间(导体与柜体之间及电热元件与壳体之间)的绝缘电阻不小于1MΩ。
2、锅炉及其动力柜、控制柜的金属壳体或可能带电的金属元件与接地端之间具有可靠的电气连接,其与接地端之间的连接电阻不大于0.1Ω。接地端应有足够的尺寸以便能够承受可能产生的最大接地电流。锅炉及其动力柜、控制柜都应在其主接地端标有明显的接地符号。
3、该锅炉有足够的电气耐压强度,应能承受冷态电压2000V和热态电压1000V、50Hz的1min耐压试验,无击穿或闪络现象。
4、该锅炉设置有电流保护、短路保护、漏电保护、过电压保护和缺相保护。
5、锅炉的电器控制柜的技术要求应符合标准:
1)GB50056-1993《电气设备电力装置设计规范》;
2)GB50254-2014《电气装置安装工程 低压电器施工及验收规范》;
3)GB50149-2010《电气装置安装工程 母线装置施工及验收规范》;
4)GB50169-2006《电气装置安装工程 接地装置施工及验收规范》;
5)GB50171-2012《电气装置安装工程 盘、柜及二次回路及验收规范》
6)GB50255-2014《电气装置安装工程 电力变流设备施工及验收规范》
电加热蒸汽锅炉参数表 | ||
型号 | LDR1-1.25 | |
额定功率 | 750kw | |
额定蒸发量 | 1000kg/h | |
水容积 | 3㎡ | |
额定蒸汽压力 | 1.25Mpa | |
额定蒸汽温度 | 194°C | |
设计能源 | 1KW·h=3.6×10^6J | |
能源消耗量 | 62.5-750KW/h(最小工况/最大工况) | |
电器保护等级 | 33 IP | |
供电电压/频率 | 380V/50Hz | |
设计热效率 | 98% | |
加热组 | 12组 | |
单组功率 | 62.5kw | |
排污口 | DN40 | |
蒸汽出口 | DN40 | |
进水口径 | DN32 | |
重量(空载) | 1.95t | |
锅炉外形尺寸(长X宽X高) | 3650×1730×1690mm
| |
水质要求 | 应符合GB/T576-2008《蒸汽锅炉及蒸发器设备水质》中的要求。 | |
配套给水泵规范 | ||
型号 | JGGC2-8×18 | |
流量 | 2 m3/h | |
扬程 | 153m | |
电机功率 | 3KW | |
转速 | 2850r/min |
